Cercetarea materialelor funcționale la scară nanometrică deschide noi direcții pentru electronica viitorului. Dar cum putem identifica rapid dacă un material este cu adevărat „activ” din punct de vedere funcțional? Un exemplu relevant este oxidul mixt de hafniu și zirconiu (HfZrO₂ – HZO), un material feroelectric compatibil cu tehnologia CMOS, capabil să își păstreze proprietățile chiar și la grosimi de ordinul nanometrilor.
Un studiu recent realizat în INCDFM și publicat în revista Physical Review Materials (https://doi.org/10.1103/h2lj-slbg) propune o metodă inovatoare pentru identificarea și măsurarea proporției fazelor feroelectrice din acest material, oferind un instrument esențial pentru dezvoltarea dispozitivelor nanoelectronice de generație viitoare.
De ce este important HfZrO₂?
HZO este unul dintre cele mai promițătoare materiale pentru memorii nevolatile, tranzistori avansați și sisteme neuromorfice. Proprietățile sale feroelectrice provin din existența unor faze cristaline polare (în special ortorombică și romboedrică), care coexistă cu faza monoclinică, stabilă dar nepolară.
Problema majoră este că aceste faze apar simultan în filmele subțiri, iar proporția lor determină direct performanța dispozitivului. Identificarea precisă a acestor faze este, însă, dificilă prin metode convenționale.
O „amprentă” spectroscopică a feroelectricității
Echipa de cercetare a demonstrat că spectroscopia de fotoelectroni (XPS), o tehnică sensibilă la suprafață, poate fi utilizată pentru a distinge clar între fazele polare și nepolare ale HZO.
Rezultatul-cheie al studiului este identificarea unui semnal distinct în spectrul O 1s:
- oxigenul din fazele feroelectrice apare la energii de legătură mai mari,
- oxigenul din fazele nepolare apare la energii mai mici.
Diferența dintre aceste componente poate ajunge până la aproximativ 0,8 eV, oferind o „semnătură” clară a feroelectricității la nivel atomic. Cu alte cuvinte, cercetătorii pot „vedea” direct în spectru dacă materialul este sau nu feroelectric, fără a mai apela la metode complexe sau indirecte.
Această separare permite nu doar identificarea fazelor, ci și determinarea cantitativă a proporției lor, un pas esențial pentru optimizarea materialelor.
Validare experimentală și controlul fazelor
Metoda a fost validată experimental pe filme subțiri de HZO fabricate prin depunere laser pulsată. Rezultatele au arătat că tratamentele termice în oxigen favorizează faza monoclinică (nepolară), în timp ce condițiile de creștere controlate pot stabiliza faza feroelectrică. De exemplu, în probele analizate, filmele „as-grown” conțineau până la ~67% fază feroelectrică. După tratament în oxigen, această proporție scădea la ~35%, iar materialul devenea predominant dielectric.
De asemenea, s-a evidențiat rolul important al electrodului inferior (LSMO) și al grosimii filmului în stabilizarea fazei feroelectrice.
De ce contează această descoperire?
Noua metodă propusă oferă un avantaj major față de tehnicile tradiționale (precum XRD), care pot fi limitate în cazul filmelor foarte subțiri sau al structurilor complexe.
Prin utilizarea XPS:
- analiza devine mai precisă și mai accesibilă,
- se pot studia direct interfețele relevante pentru dispozitive reale,
- se deschide calea către ingineria controlată a fazelor feroelectrice.
Astfel, metoda propusă nu este doar un instrument de analiză, ci și un ghid pentru proiectarea materialelor feroelectrice în aplicații reale.
Impact pentru tehnologiile viitorului
Înțelegerea și controlul fazelor din HZO sunt esențiale pentru dezvoltarea:
- memoriilor feroelectrice nevolatile,
- tranzistorilor cu consum redus de energie,
- arhitecturilor neuromorfice inspirate de creier.
Prin furnizarea unei metode clare de identificare a feroelectricității, acest studiu contribuie direct la integrarea acestor materiale în tehnologiile CMOS existente și accelerează dezvoltarea unei noi generații de dispozitive electronice eficiente energetic.
În acest fel, cercetarea nu doar explică proprietățile materialelor, ci oferă instrumente concrete pentru proiectarea electronicii viitorului.

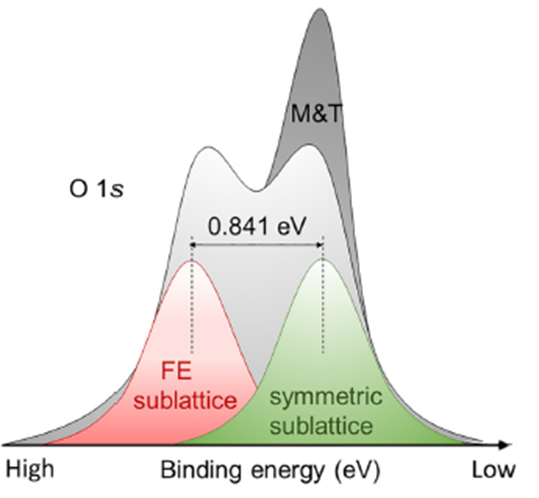

Figura 1. Spectrul O 1s evidențiază două componente distincte, asociate fazelor feroelectrice și nepolare din HfZrO₂ – o „amprentă” spectroscopică directă a feroelectricității la scară nanometrică. Imagine preluată din articolul Physical Review Materials, 2026, 10, 034401.
Articol original:
Husanu, M. A.; Filip, L. D.; Chirilă, C. F.; Popescu, D. G. Identification of Ferroelectric HfZrO₂ from the Distinct Signature of O 1s Spectra in Polar and Non-Polar Sublattices. Physical Review Materials, 2026, 10, 034401. https://doi.org/10.1103/h2lj-slbg
Text realizat de Dr. Dana Popescu (INCDFM), coautoare a studiului.
